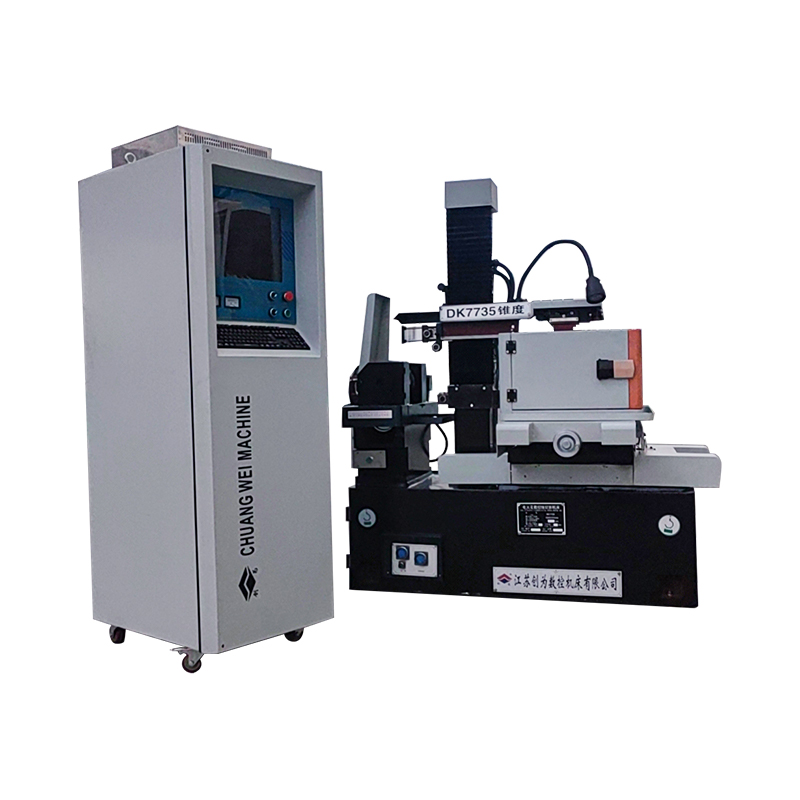

DK7745FZ Mașină de tăiere a sârmei CNC EDM de înaltă precizie CNC EDM

1 、 Patul de mașină este format din turnare cu nisip din rășină, după ce a doua deformare de temperare este mică și o rezistență ridicată.
2 、 Cu performanțe stabile, putere de ieșire ridicată, viteză de tăiere rapidă, finisare mare a suprafeței, pierderi scăzute de sârmă de molibden și așa mai departe. Pierderea de sârmă de molibden ultra-scăzută, reduc semnificativ costurile de procesare.
3. Integrarea programării și a controlului: graficele complexe pot fi convertite în DXF prin CAD, urmărirea în timp real a graficelor de procesare și o varietate de afișaje de stare de procesare, dar are și o memorie a întreruperilor de energie, a înapoi la scurtcircuit, protecție de sârmă ruptă, închidere automată, rotație arbitrară a unghiului și alte funcții.
4. Adoptarea convertorului de frecvență specială de tăiere a sârmei de marcă pentru a controla motorul de transport de sârmă, reglarea vitezei infinit variabile, cu întrerupătorul de inducție inversarea fără contact, fără interferențe de scânteie la inversare, fără zgomot de inversare, funcționare lină a motorului, îmbunătățind fiabilitatea și siguranța mașinii.

Principiul de bază al tăierii de sârmă EDM este utilizarea electrodului de scule pentru descărcarea pulsului pe piesa de prelucrare pentru a realiza procesarea, procesarea de tăiere a sârmei EDM nu trebuie să facă electrodul de modelare, utilizarea sârmei metalice fine (de obicei numită sârmă de molibden) ca electrod de scule. Polul pozitiv al alimentării cu puls este conectat la piesa de prelucrat, iar polul negativ este conectat la firul de molibden; Firul de molibden se deplasează înainte și înapoi cu o anumită viteză și intră continuu și iese din zona de descărcare; În același timp, un mediu lichid este pulverizat între firul de molibden și piesa de prelucrat. Atâta timp cât operatorul controlează eficient viteza și traiectoria mișcării sârmei de molibden spre piesa de prelucrat, forma și dimensiunea necesară a piesei de prelucrat pot fi tăiate. Traiectoria mișcării piesei de lucru este formată din mișcările X și Y ale tabelului de coordonate (două motoare de pas controlate în direcțiile longitudinale și transversale).
Mașina principală a mașinii de prindere a sârmei CNC din seria DK CNC este compusă dintr-un pat, masă de lucru, dispozitiv de transport de sârmă, cadru de sârmă, rezervor de răcire, aparate electrice pentru mașini, accesorii și alte componente. Se bazează pe pat, iar masa, purtătorul de sârmă și rama de sârmă sunt instalate pe aceeași suprafață de bază a patului.
Următoarele sunt introduse separat:
1） pat
Patul este o fontă de nisip din rășină de tip box, care este o structură întreagă de turnare, a cărei parte superioară este montată pe masa de lucru, cilindrul de depozitare a sârmei, sârmă, iluminat și alte componente.
2） Tabelul de lucru
Masa de lucru este compusă în principal dintr -o masă de lucru, o placă de tracțiune din mijloc, șurub cu bilă și o cutie de viteze cu viteză variabilă, etc. Mișcarea longitudinală și transversală a plăcii de tracțiune adoptă, respectiv, structura de ghidare a bilei, de motorul de pas prin două perechi de șuruburi de acționare a vitezei de reacție pentru a obține mișcarea mesei de lucru. Șurubul cu bilă are avantajele preciziei de transmisie ridicată, a eficienței ridicate și a vieții îndelungate.
(3) Dispozitiv de transport de mătase
Cilindrul de depozitare a sârmei este compus dintr-un cilindru gol cu ​​pereți subțiri. Motor prin conector pentru a conduce rotația cilindrului de depozitare, în timp ce cilindrul de depozitare a fost mișcare reciproc de la viteza angrenajului după șurub pentru a conduce placa de tracțiune a dispozitivului de transport a sârmei.
Schimbarea frecventă a direcției plăcii de tracțiune a cilindrului de depozitare a sârmei este controlată de un set de întrerupătoare inductive, care este simplu și sensibil în funcțiune, iar barele de protecție din stânga și din dreapta sunt echipate cu un dispozitiv de asigurare de suprasarcină, care taie curentul motorului de transport al sârmei atunci când comutatorul inductiv nu reușește să schimbe direcția.
4） Wireframe
Sârmă de molibden este ca o centură de antrenare închisă, condusă de tambur să funcționeze înainte și înapoi, rânduri de roți și o pereche de roți de frunte de firul de molibden înfășurat în jurul ciclului de funcționare.
Roata de ghidare adoptă vertical o secțiune sigilată de sârmă de molibden.
5） Rezervor de răcire
Pompa de apă trimite lichidul de lucru în zona de procesare, zgura se acumulează în cutia murdară, care trebuie curățată în mod regulat, iar lichidul de răcire de lucru folosește lichidul saponificat DX-1.
6） Accesorii
① FixTURE: Grupuri de corpuri de fixare pentru a repara forma plană sau piesa de lucru cilindrică, Departamentul de structură a șurubului de plăci de presiune, cu șuruburi de tip T pentru a repara dispozitivul de lucru.
② manivelă: folosită pentru a vânt mătasea rotește cilindrul de depozitare a mătasei.
③ Roata de sârmă strânsă: folosită pentru tensiunea manuală a sârmei de molibden.
