1, Principiul de bază al procesării de tăiere a firului EDM:

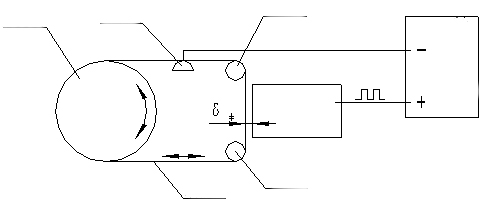

Procesarea tăierii sârmei EDM, descărcarea pulsului între firul electrodului și piesa de lucru, așa cum se arată în figura unu. Când ajungeți la un impuls electric, între firul electrodului și piesa de lucru produce o descărcare de scânteie, în centrul canalului de descărcare, temperatura instantaneu până la 10.000 ℃ sau mai mult, o temperatură ridicată, astfel încât piesa de lucru metalică să se topească, astfel încât să atingă scopul tăierii metalului.

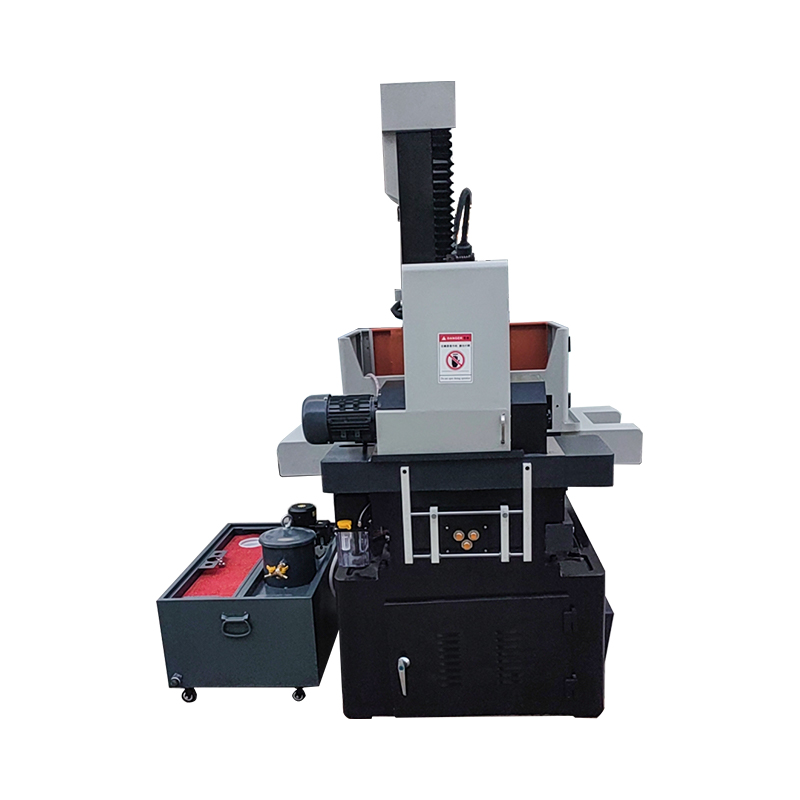

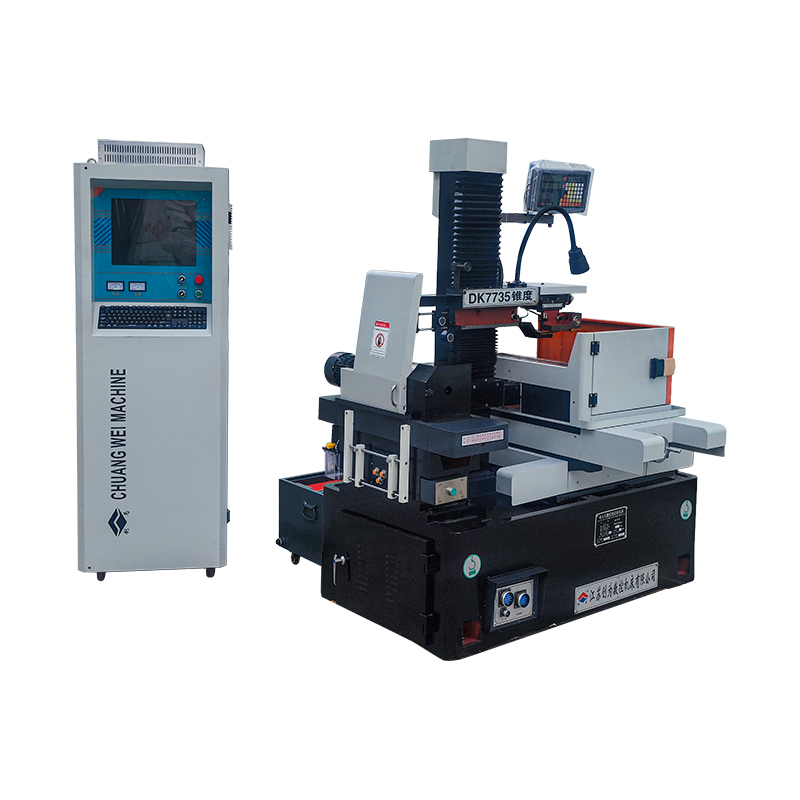

2, compoziția mașinii -unelte:
Mașina -unelte constă în principal dintr -un mecanism de transport de lucru, un sistem de control al sistemului de lucru, sistem de control al sistemului de fluide de lucru și sistem de control numeric și alte părți.
(1) Masa de lucru
Masa de lucru este utilizată pentru a prinde piesa de lucru care trebuie procesată, pentru a realiza procesarea hrănirii automate. Este compus în principal dintr-o placă superioară și inferioară a traversării, șurub cu bilă de precizie, angrenaj fără reacții și căi de ghidare. Placa de tracțiune superioară și inferioară se deplasează înainte și înapoi de-a lungul ghidului liniar de precizie, iar puterea acesteia este transmisă de motorul de pas către șurubul cu bilă prin setul de viteze fără reacție, din cauza realizării unui impuls pentru a face mișcarea masa de lucru 0.001mm, iar în funcționarea cerințelor de angrenaj sensibil, neted și, prin urmare și au un anumit grad de rigiditate și rezistență la uzură. Anumite rigiditate și rezistență la uzură.
(2) piese de transport cu sârmă
Componenta de transport a sârmei este utilizată în principal pentru a conduce sârmă de electrod în funcție de o anumită mișcare a vitezei liniare, iar sârmă de electrod este îmbrăcată perfect pe butoiul de depozitare, mecanismul de transport al sârmei este compus dintr -un butoi de depozitare a motorului, o placă de tracțiune superioară și inferioară, curea sincronă, dispozitiv de inversare și alte componente.
Cerințele sale de bază sunt:
① Cilindrul de depozitare pe de o mână rotind mișcând, pentru a se asigura că sârmă de electrod din cilindrul de depozitare este aranjat perfect.
② Runout -ul radial și alergarea axială a cilindrului de depozitare ar trebui să fie mici.
③ Cilindrul trebuie rotit înainte și invers.
Mecanismul de depozitare a sârmei trebuie izolat din pat.
⑤ Partea de transport a firului adoptă o capac închis pentru a împiedica stropirea lichidului de lucru.
(3) Piese de cadru de sârmă
Piesele de fir sunt compuse în principal din coloane, un cantilever superior și inferior, o roată de ghidare, un cap conic și alte componente. Componenta Wireframe și componenta cilindrului de stocare a sârmei formează împreună sistemul de mișcare al firului electrodului. Funcția principală a firului este de a sprijini firul electrodului atunci când se deplasează cu o viteză liniară stabilă și de a menține partea de lucru a firului electrodului la un anumit unghi geometric față de planul tabelului.
Ansamblul conic (placă de tracțiune de tip încrucișat montat pe cantileverul superior) poate asigura că piesa de prelucrare a prelucrării atinge 6 °/80㎜.
(4) Componente de pat
Patul este o structură de cutii pătrate întregi, astfel încât rigiditatea și rezistența sunt bune, a căror parte superioară este echipată cu piese de masă, piese de fir și piese de transport de sârmă, iar partea inferioară este echipată cu un rezervor lichid de lucru și părți electrice ale mașinii -unelte, care nu este doar sigură, ci și cu privire la îmbunătățirea mediului de funcționare. .
